GTYQ-9801TB/SST-9801B汽油气体报警器

SST-9801B气体报警装置为防爆型仪表，其组成为两个部分。探测器型号：GTYQ-9801TB；控制器型号：SST-9801B：探测器与报警控制器，探测器（一次表）安装在可能有气体泄漏的危险场所，其核心元件为气敏传感器；报警控制器（二次表）安装在安全场所的值班室内。

　　当空气中有可燃气体或可燃有毒性气体挥发的蒸汽时，探测器检测信号通过电缆立即传送到报警控制单元，控制器显示出气体浓度，当超过设定的报警浓度值时，报警控制器即发出声、光报警信号并输出联动控制信号，控制风机等设备排除险情，从而起到保障工厂安全生产，避免事故发生。广泛用各类炼油厂、涂料厂、化工厂、印刷油墨、喷漆房等易发生可燃气体泄漏的场所。

执行标准：

GB3836.1-2000《爆炸性气体环境用电气设备通用要求》

GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“I”》

GB16808-2008《可燃气体报警控制器技术要求和试验方法》

发证日期：

SST-9801B消防产品认证证书发（换）证日期：2023年09月01日，有效期至：2028年08月31日；首次发证日期：2018年08月09日；

GTYQ-9801TB消防产品认证证书发（换）证日期：2022年12月02日，有效期至：2027年12月01日；首次发证日期：2022年-12月-2日；

主要参数：

• 检测原理：催化燃烧

• 检测气体：汽油


• 探测器与控制器通讯信号：RS485

• 显示方式：数字+模拟显示

• 探测器显示：正常指示、低报警指示、高报警指示、故障指示


• 报警设定：低段20%LEL（可在5%到25%之间任意设定），高段50%LEL

• 报警方式：声、光报警

• 报警输出：二段报警输出（触点容量5A/250VAC）

• 信号输出：标准电流输出/RS-485接口MODBUS通讯协议

• 温度范围：-20℃～+55℃

• 相对温度：10%～95%RH（非凝露）

• 控制器电源：AC220V/50Hz   探测器由控制器供电

• 最大功耗：≤5.5W/路

• 最大传输距离：1200M

• 探测器电气接口：4分螺纹管或6分螺纹管

壁挂式机箱与固定尺寸:

传输电缆最大传输距离（四芯电缆）

探测器的工作原理：

探测器的工作原理是气敏传感器在加热、直接燃烧和电化学反应过程中根据不同的气体浓度引起电阻的变化，从而输出不同的电压信号。

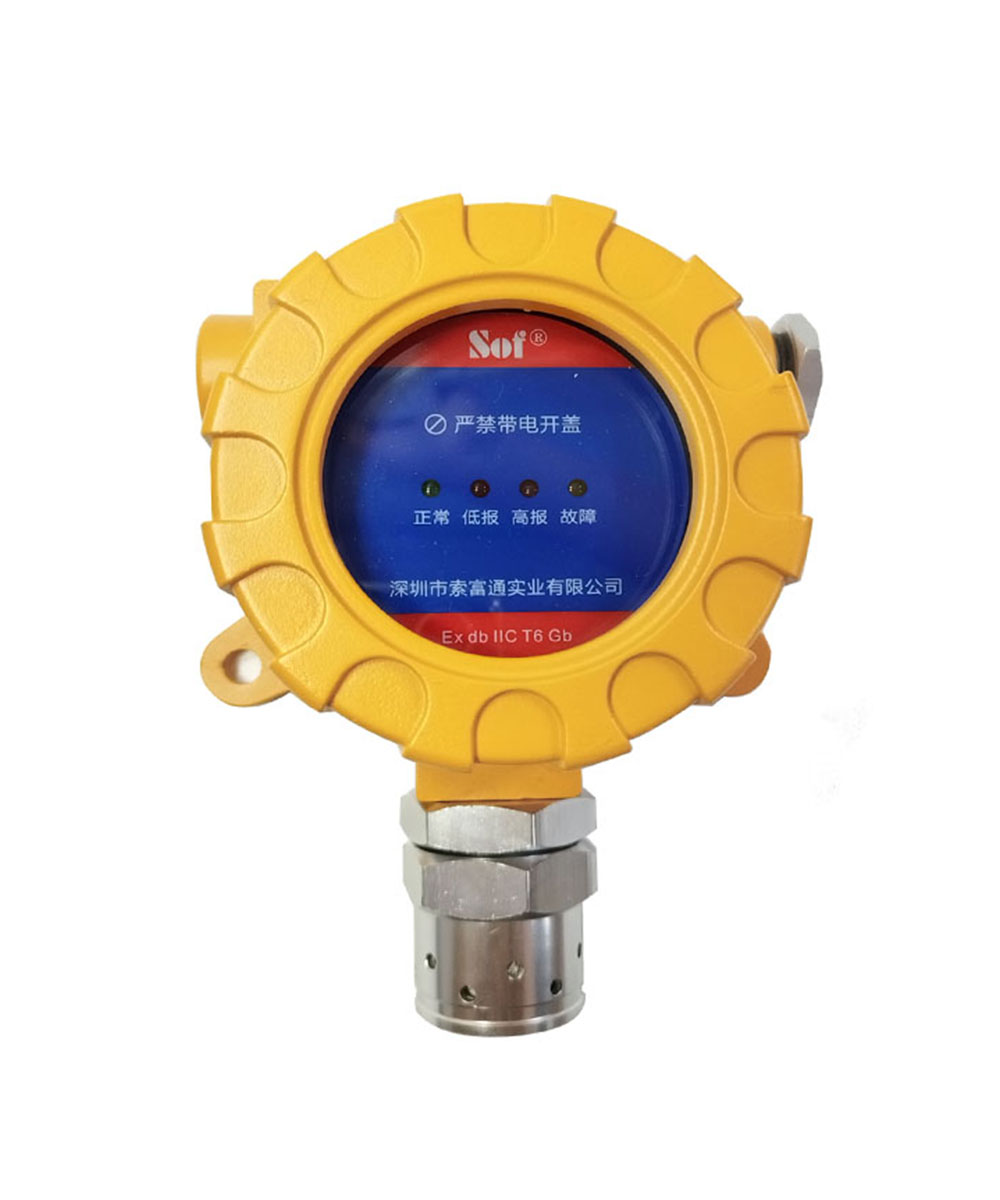

探测器结构：

探测器由防护外壳及传感器套件组成，由于本装置为本质安全型防爆方式，探测器外壳仅起防护作用。

探测器的安装（探测器安装在防爆区）

1. 将安装支架固定在立柱上或墙体上；（安装支架包括：U型固定架、探测器固定板、M6立方螺母或平弹垫）。

2. 将探测器用M5*12的螺钉固定在探测器固定板上；

3. 连接电缆：打开探测器上盖，4芯电缆穿过电缆压紧元件，长度约50mm，将电缆剥去外皮5mm，电缆压紧元件同电缆拧入探测器主体，保证电缆进线口密封，决不允许水由电缆引入口进入探测器内部；将电缆的四芯金属线头依次与探测器上的传感器接线端子的S-、S+、V+、V-(即电源端子板上的10、11、12、13号端子）对应相连接；合上探测器盖用螺钉将其紧固，探测器现场安装完毕。

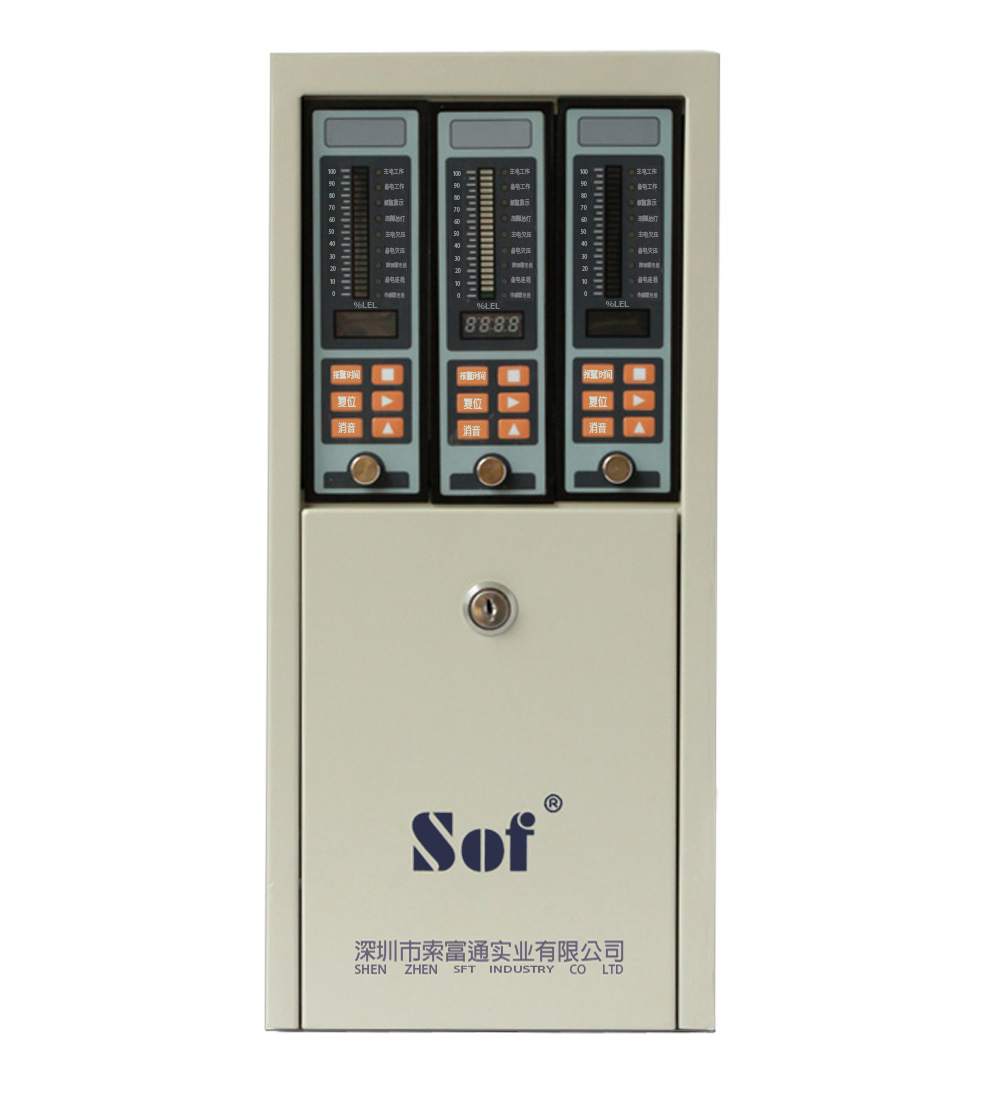

控制器显示面板说明：

(1)监控标志：用户填写监控区地址；

(2)浓度显示刻度值；

(3)主电工作指示灯：绿色；

(4)备电工作指示灯：绿色；

(5)报警指示灯：红色，当监控环境的可燃气浓度超过报警设定值时红色报警指示灯闪亮并伴随有声音报警；

(6)故障总灯：黄色,当发生故障报警时黄色故障总灯点亮并伴随有声音报警;

(7)主电欠压指示灯：黄色；主电出现欠压情况时，该指示灯亮并伴随有声音报警；

(8)备电欠压指示灯：黄色；主电断电,备用电源不能保证控制器正常工作时，该指示灯亮并伴随有声音报警；

(9)探测器连线指示灯：黄色；探测器连线短路、断路时，该指示灯亮并伴随有声音报警；

(10)备电连线指示灯：黄色；备电连线断路时，该指示灯亮并伴随有声音报警；

(11)传感器连线指示灯：黄色；传感器连线短路、断路时，该指示灯亮并伴随有声音报警；

(12)浓度模拟指示灯柱：零点为绿色灯，其余为红色灯；

(13)数码显示窗：浓度显示、系统时间显示、报警时间显示、密码显示；

(14) 四方键：进入功能、功能操作确认、复位操作确认；

(15) 右移键：在数字输入时进行移位操作，在功能操作时选择功能；

(16) 上翻键：数字输入时增加其数值；

(17)报警时间键：查询报警时间；

(18)复位键：报警复位；

(19)消音键：消除报警声音；

(20)面板锁紧螺钉。

电源板端子说明：

(1)保险管；

(2)主电电源开关；

(3)备电电源开关；

(4)接线端子说明；接线端子1、2、21、22是交流AC220V/50Hz输入接线端子，端子3、20是机壳接地；

端子12、V +接探测器的电源正线(棕色)；端子13、V-接探测器的地线(黑色)；端子11、S+接探测器的信号S+线(蓝色)；端子10、S-接探测器的信号S-线(白色)；接线端子4、5、18、19是高段联动输出开关信号，6、7、16、17是低段联动输出开关信号；接线端子8、9是4-20mA电流输出的正负极；接线端子14、15是485通讯的正负极。

系统使用：

1 开机

系统接线请按第8条的接线示意图连接。将主电源和备用电源的开关都打开，仪表通电，仪器进入预热阶段；数字显示窗显示预热倒计时，倒计时结束后进入正常监测状态。

2 系统使用

常规情况使用系统，通电后系统处于正常监测状态，浓度模拟指示灯柱及数码显示窗都同时显示监测环境的可燃气体浓度。当探测器监控环境的可燃气浓度超过报警设定值时系统产生气体报警，记录报警时间，红色报警指示灯闪亮，蜂鸣器鸣叫，H、L两组联动信号输出。声音报警信号可手动消除，联动信号在气体浓度低于报警点时自动消除，报警时间和光报警信号会一直保持至进行手动复位操作。

3 主电欠压

当主电低于180VAC时，控制器面板上故障总灯以及主电欠压黄色指示灯点亮并伴随有声音报警，此时请检查主电的供电情况。故障消除后控制器回到正常监控状态。

4 备电欠压

当主电源断电，系统由备用电源供电，备用电源不足以使系统正常工作时，故障总灯以及备电欠压指示灯点亮并伴随有声音报警。故障消除后控制器回到正常监控状态。

5 探测器连线故障

当出现控制器与探测器的连线断路、短路时，故障总灯以及探测器连线指示灯点亮并伴随有声音报警，请检查其连线情况，故障消除后控制器回到正

常监控状态。

6 备电连线故障

当备用电源与控制器之间的连线出现断路、短路等情况时，故障总灯以及备电连线指示灯点亮并伴随有声音报警，请检查其连线情况，故障消除后控制器回到正常监控状态。

7 消音当系统处于气体报警时会发出声光报警、联动信号及记录报警时间，按消音键可解除声音报警信号，光信号、联动信号及报警时间仍然保持。控制器发出故障报警时，按消音键可解除声报警信号，光信号仍然保持。

8 查看报警时间

控制器产生气体报警时发出声、光报警信号及联动输出信号，同时记录气体报警发生的时间。按“报警时间”键3秒（控制器发出“嘀-嘀-嘀”声音）松开，此时数码窗显示气体报警时的时间，第一屏是月、日，2秒后黑屏，然后第二屏显示的是时、分。进行复位操作后报警时间才清除，否则一直保存第一次的报警时间。

9 系统复位

控制器产生气体报警时发出声、光报警信号及联动输出信号，记录报警时间，联动信号在气体浓度低于报警点时自动消除，声、光报警信号和报警时间会一直保持至进行手动复位操作。按下“复位”键3秒（控制器发出“嘀-嘀-嘀”声音）松开，数码显示窗提示进行复位操作需输入密码，按“ 上翻 ”和 “  下翻”键输入密码后再按“ 四方”键进行复位，声、光报警信号解除，报警时间清除，系统回到监测状态。

维护与故障处理

日常维护：

用户的标定校验时间一般间隔为三个月，要经常检查气体报警系统工作是否正常；更换传感器后，必须进行零点和量程的标定校验。

故障检修：
