SST-9801B索富通气体检测报警系统施工方案
SST-9801B索富通气体检测报警系统施工方案
气体检测报警系统是用来检测、判定可燃或有毒气体的危险程度的测量系统。主要是由采样SST-9801TB气体探测器、传输电缆、SST-9801B报警控制器等结构组成，其结构框图如图1。
工作原理：通过探测器探头将空气中的可燃气体浓度信号转化为数字信号，采用三线制4～20mA的电流信号输出方式，探头输出信号具有传输距离远、抗干扰性能好等特点。控制器采用先进的微处理器作为控制单元，响应速度快。当环境中可燃气体浓度达到或超过预置报警值时，控制器立即发出声光报警，以提醒及时采取安全措施，并控制驱动排风或其他外设动作，防止爆炸、火灾及中毒事故的发生，从而保障生命、财产的安全。
系统提供多种输入输出通道：1路4-20mA浓度信号输出，2段继电器报警输出(低报、高报)，一路用于实现与PC机通讯的RS485端口，用户可以根据具体情况选择使用。
气体检测报警系统安装过程
气体检测报警系统的采样探头（又称一次仪表）应安装在气体可能泄露的工业现场；控制器（又称二次仪表）应安装在值班室或控制室，实现现场时时分析检测。系统安装工作主要包括选择安装位置、设备安装、电气连接、系统调试等。具体安装过程和安装方法如下：
（一）选择安装位置
1.采样探头的安装位置
为了确保检测泄露气体的准确性和及时性，采样探头应根据以下要求进行安装：
a.可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，这样探测器的实际反应速度比较快，否则，有可能出现探测器安装处可燃气体或有毒有害气体浓度不超标，而泄露点处局部气体已经超标，主机却不能报警的现象。 尽可能靠近，但不要影响其它设备操作。
b.可燃气体检测探头用于大面积气体检测时可采用200平方米一个探头布置，也可达到检测报警效果。
c.可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
d.可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面0.3～0.6米左右安装。
e. 有毒气体检测器与释放源的距离,室外不宜大于2m,室内不宜大于1m.
f. 可燃气体释放源处于露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,有毒气体检测点与释放源的距离小于1m.
注意事项：
a.尽量避免腐蚀性气体、油烟、尘埃、高温、高湿环境。
b.可燃气体检测探头安装时应传感器朝下固定。
c．当检测气体密度比空气密度大的气体时，探测器安装距地面高度应大于30cm以防水溅。
d.当探头安装在露天场所时，应注意防雨。
2.报警控制器的安装位置
为了提高对现场随时可能出现的危害性气体进行及时有效的处理。报警控制器应根据以下要求进行安装：
a.报警控制器应安装在值班室、仪表室等非防爆场所，严禁安装在防爆场所。
b.报警控制器可采用壁挂、盘装等安装方式，无论何种安装方式，应确保固定牢靠，避免震动、灰尘和水，环境应符合仪器说明书要求。
c. 报警控制器安装的高度应在1.5m左右，便于调试和维护。
注意事项：
a. 报警控制器应采用相对洁净的电源，避免与大型电机设备使用同路电源。
b. 报警控制器应外壳接地或电源插头的地线接地。
c. 报警控制器的外壳严禁破坏，否则会影响屏蔽效果。
3.传输电缆的安装位置
为了保证电缆线的使用寿命，以及提高设备检测气体的灵敏度，电缆线应根据以下要求进行安装走线：
a．电缆（线）敷设前，应做外观及导通检查,确保电缆的绝缘性能。根据探测器所检测的气体或现场气体存在的危害性来确认走线是明线、明管暗线、暗管暗线等走线方式。符合国家消防要求。
b. 线路应按最短途径集中敷设、横平竖直、整齐美观，不宜交叉。线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。
c. 当线路周围环境温度超过65℃时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。
d. 线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。
e. 线路与绝热的工艺设备、管道绝热层表面之间的距离应大于200毫米，与其他工艺设备、管道表面之间的距离应大于150毫米。
注意事项：
a. 线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。当无法避免时，应采取保护或屏蔽措施。
b. 架空敷设的线路从户外进入室内时，应有防水措施。
c. 线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。
d. 线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊药。补偿导线宜采用压接。同轴电缆及高频电缆应采用专用接头。
e. 当电缆线走暗管时，保护管不应有变形及裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边。当有转弯处，保护管的弯成角度不应小于90度。
g. 探测器与主机之间使用的是仪器仪表用信号电缆（带屏蔽层），其长度不应大于1200m，（三线制）使用电缆为：≥1.5mm2×3；（四线制）使用电缆为：≥1.5mm2×4。
(二) 设备的安装
1.探测器的安装
探测器的安装方式可参考使用说明书里面所描述的安装方法进行安装；也可根据现场的实际情况灵活选用其他的安装方法，但是安装位置应符合上述的安装要求。注意：装箱单里面没有提到的产品附件均为选配附件，用户如有需要需另行购买。
2.报警控制器的安装
报警控制器的安装方式可参考使用说明书里面所描述的安装方法进行安装；也可根据现场的实际情况灵活选用其他的安装方法，但是安装位置应符合上述的安装要求。注意：装箱单里面没有提到的产品附件均为选配附件，用户如有需要需另行购买。
（三）电气连接
1. 电源
报警控制器的工作电压：AC220V±l5% 50Hz±l%；探测器的工作电压：DC24V±25%。电源要求稳定、纹波系数小、无干扰。
2. 电气线路的连接

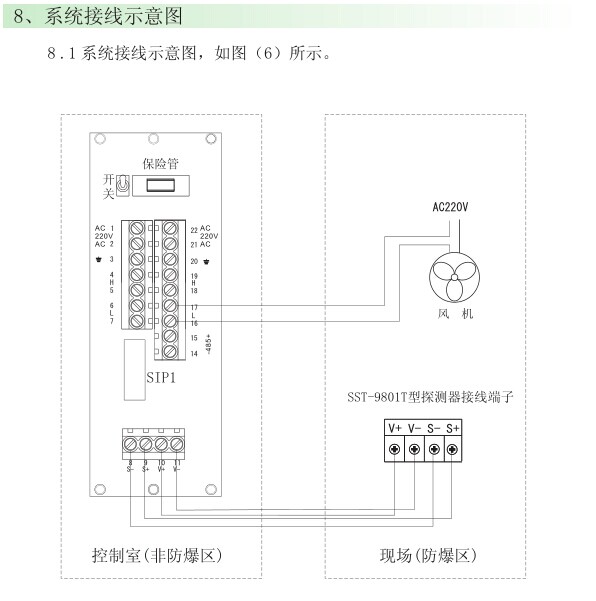

电缆线的连接按照下面的接线图进行连线：
注意:
1.SST-9801TB探测器的一端在接线时，将电缆线内部的铜线用剥线钳剥出0.5cm左右，用手拧紧，然后使用小一字螺丝刀插入上面的插孔后，下面的压线夹将会出现一个小孔，将剥好的铜线插入孔内，外漏铜线不要超过1.5mm。然后取走螺丝刀。按照下面的接线图对应连接起来即可。
2. SST-9801B控制器在接线时，同样将电缆用剥线钳剥出0.5cm左右，用手拧紧后，使用小一字或小十字螺丝刀将（V+、V-、S+）所对应的螺丝拧松，将电缆线剥出的铜线插入螺丝下面压的两个铜片之间，外漏铜线不要超过1.5mm。打紧螺丝即可。
3 .SST-9801TB在接线时，在拧开上壳以后，注意与之连接的数据线不要轻易拔掉，同时也不要用手去触摸线路板上的元器件，避免手上的静电对设备造成不必要的损坏。用手拔出探测器内部的接线端子排。使用小一字或小十字螺丝刀将（V+、V-、S+）所对应的螺丝拧松，将电缆线剥出的铜线(0.5cm左右)插入螺丝下面压的两个铜片之间，打紧螺丝即可。
4.对于低报、高报的开关量，用户可以根据实际的需要进行选用。开关量在平时正常工作时，是处于常开状态。其中SST-9801B控制器的触点容量为：5A /AC220V;
5.内部接线完成后，注意将探测器外壳打紧，注意避免损伤外壳。
（四）系统调试
系统安装完毕后，由我公司工程师指导用户进行系统调试。
